一、概述
KTS系列空调离心通风机是采用双进风型式，配前向多翼式叶轮，运用皮带传动的又一种新型风机。它具有结构紧凑、安装方便，噪音低、效率高等特点，全系列机号从7″到20″共十四种规格，风量从450m3/h到30000m3/h。是中央空调柜式机组及其它空调、净化、通风设备理想的配套产品。样本所示的风机性能是按GB1236-2000标准检测获取的。 二、结构型式

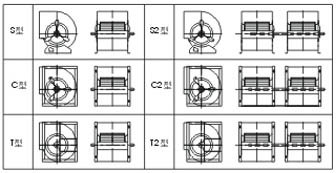

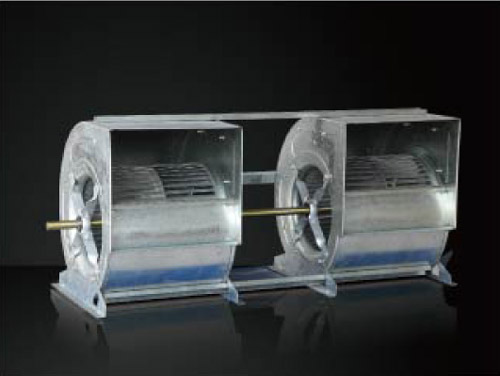

KTS系列空调离心通风机可制成S、C、T型式，当用户在使用场合受到某些尺寸限制时，可制成双联型式S2、C2、T2，它是用两台风机，一根主轴传动，外部机壳连成一体。见下图：
图
旋转方向：
KTS系列空调离心通风机可分为左旋(LG)和右旋(RD)两种，即从驱动一侧正视，叶轮逆时针旋转称为左旋，叶轮顺时针旋转称为右旋。标准风机两端都能安装皮带轮，因此不受方向限制，双联风机订货时须注明风机旋向。
出口方向：

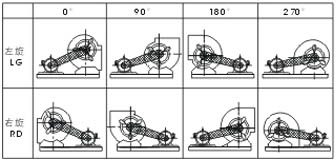

KTS系列空调离心通风机可制成0º、90º、180º、270º四种方向。见下图：
图
 |
机壳：
KTS风机机壳可采用热镀锌钢板制造和冷轧钢板制造，风机的侧板具有符合空气动力学的原理，进风口在侧板上整体拉伸成型，蜗壳板与侧板的联接采用联合成形系统咬合而成，而非电焊、点焊，从而避免了因焊接点而产生的氧化。
机壳侧板上预留的底脚安装孔，是供用户在需要出口方向改变时使用的。出厂时，所有预留的底脚安装孔均用塑料件填塞。
|
 |
叶轮：
KTS风机叶轮采用特定形状的前向多翼式叶片，与轮盖、轮盘采用插片铆接的方式。叶片、轮盖、轮盘均采用热镀锌钢板冷加工而成。每台风机叶轮教依据JB/T9070标准进行严格的静动平衡校正，平衡精度达到G4.0级。
|
 |
轴：
KTS风机主轴采用45优质碳素结构钢，经调质处理，精致加工而成。风机安装完毕后主轴表面进行防锈及防腐蚀处理，对主轴起到了保护作用。
|
|
|
边框：
KTS系列C、C2安装型式的风机轻型框架采用镀锌钢板冲压、托克斯铆接成形。T、T2安装型式的重型框架采用热轧型钢焊接而成，表面可根据需要进行喷涂或镀锌处理。
|
 |
轴承固定架：
KTS系列S、S2、C、C2安装型式的风机轴承固定架，均采用镀锌钢板冷冲压而成，安装时用螺栓固定在机壳上。
|
 |
轴承：
KTS系列S、S2、C、C2安装型式的风机轴承，采用自动调心全封闭自润滑滚珠轴承，轴承外包橡胶减振圈，并通过螺栓固定在轴承架上。T、T2安装型式的风机轴承，采用带座立式外球面向心球轴承，用螺栓固定在安装轴承的框架上，每个轴承座上均有加注润滑剂的孔。
|
 |
脚架：
KTS系列S、S2安装型式的风机脚架，采用镀锌钢板冷冲压成型，安装时用螺栓固定在机壳两侧侧板上。
|
|
